PP-7
|
Плазмотрон для наплавки наружных поверхностей малогабаритных деталей |
|
PP-7
PP-7-01
PP-7-02
Плазмотрон PP-7 предназначен для плазменно-порошковой
наплавки различных малогабаритных деталей сплавами
на основе Fe, Ni и Co с целью защиты их от износа,
коррозии и т.д
- клапаны двигателей внутреннего сгорания,
- опорные поверхности буровых долот,
- шнеки термопластоавтоматов,
- другие малогабаритные детали.
Плазмотрон имеет внутреннюю подачу присадочного порошка,
которая обеспечивает высокую эффективность его нагрева,
плавления в дуге, а следовательно и минимальные потери
< 5%
В качестве рабочего газа используется чистый аргон (99.995
% Ar). В качестве защитного потока может использоваться
смесь газов аргона и водорода (5%). |
I. Технические данные плазмотронов
| Параметры |
PP-7 |
PP-7-01 |
PP-7-02 |
| Ток косвенной дуги,
A |
15 - 30 |
15 - 30 |
15 - 30 |
| Ток
прямой дуги, A |
20 - 150 |
20 - 150 |
20 - 150 |
| Производительность наплавки,
кг/ч |
0,4 - 2,0 |
0,4 - 2,0 |
0,4 - 2,0 |
| Фракция порошка, мкм |
63 - 150 |
63 - 150 |
63 - 150 |
| Потери порошка, % |
<
5 |
<
5 |
<
5 |
| Расход рабочего газа
(аргон), л/мин |
10 - 11 |
10 - 11 |
10 - 11 |
| Расход охлаждающей воды,
л/мин |
<
2 |
<
2 |
<
2 |
| Диаметр х высота, мм |
32 х 224 |
34 х 219 |
34 х 133 |
| Масса, кг |
0,8 |
0,8 |
1,8 |
| II. Схематический
рисунок плазмотрона PP-7 |
 |

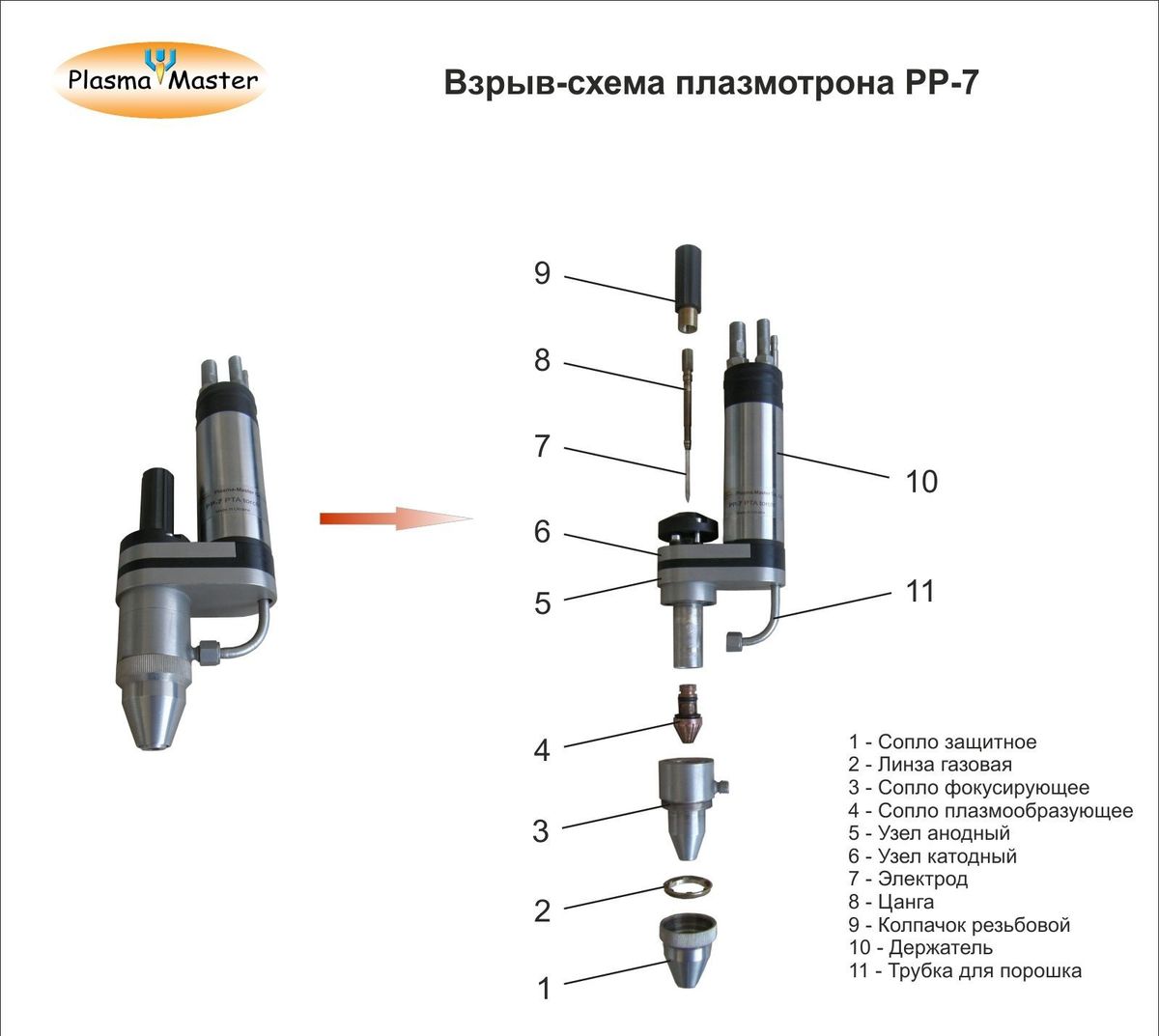

| III. Взрыв-схема плазмотрона PP-7 |
|
| Пример применения |
 |
 |
