Колебатель PM-WMO-120

Колебатель PM-WMO-120

Колебатель PM-WMO-120 предназначен для поперечных колебаний плазмотрона, либо другой сварочной горелки при наплавке с целью увеличения ширины наплавляемого валика за один проход.

В зависимости от выбранной поперечной скорости движения плазмотрона наплавка может производиться либо в общую ванну, либо отдельными валиками. Колебатель программируемый и может управляться как от общей системы управления установкой, так и с помощью отдельного блока управления.

Характеристики:

  • при наплавке, не останавливая процесс, можно менять ширину и скорость колебаний, а также положение осевой линии валика.
  • на лицевой части имеется шкала с указателем для контроля положения плазмотрона (сварочной горелки).
  • возможность независимо регулировать выстои по краям наплавляемого валика
  • при выключении колебаний, в зависимости от выбранного режима, каретка может останавливаться по осевой линии либо на одном из краёв.
  • направляющая полностю защищена от попадания на неё сварочных брызг и порошка.
  • предусмотрено два сменных кронштейна для крепления плазмотрона:
    - для плазмотрона с вертикальным расположением коммуникаций
    - для плазмотрона с горизонтальным расположением коммуникаций


Применение PM-WMO-120 Применение PM-WMO-120

Колебатель PM-WMO-120 может применяться в следующих сварочных процессах:

  • Плазменная наплавка (PTA / PTAW)
  • Плазменная сварка (PAW)
  • Электродуговая наплавка в защитных газах (GMAW / GMAWP)
  • Наплавка неплавящимся электродом в защитных газах (GTAW)
  • Наплавка самозащитными порошковыми проволоками (FCAW)

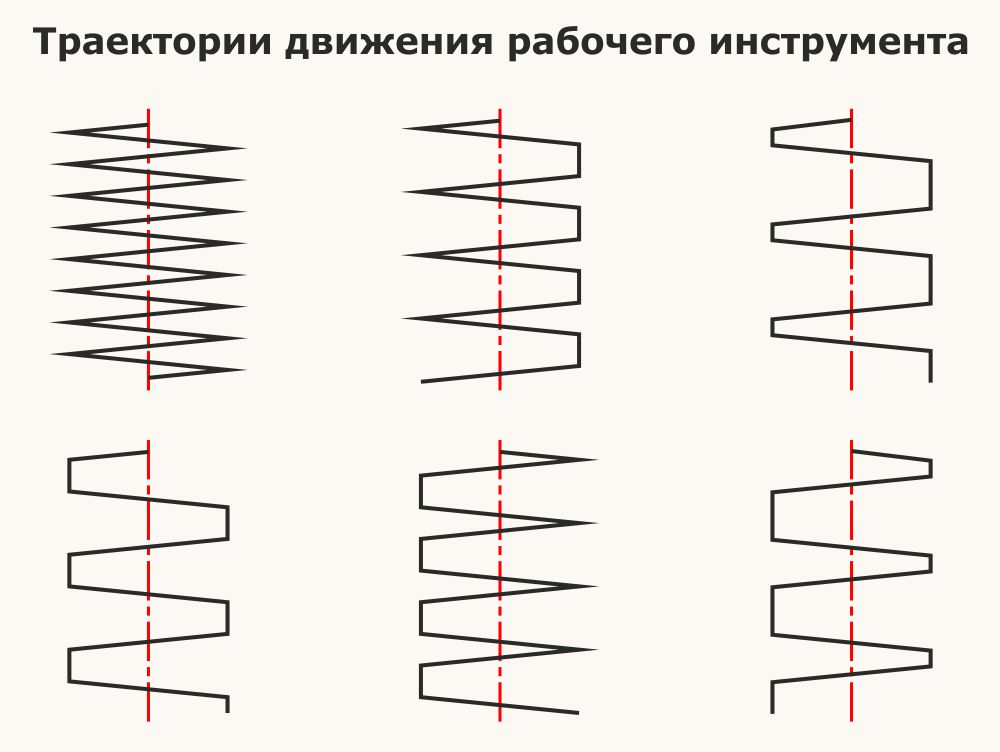

Motion trajectories



Вы можете заказать колебатель как с блоком управления, так и без него.

Технические данные PM-WMO-120

Напряжение питания 220 В, 50 Гц
Несущая способность, не более 10 кг
Скорость поперечного перемещения 0 - 50 мм/с
Ширина колебаний 0 - 50 мм
Время выстоев в конце хода левый/правый 0,1 - 2,0 с
Ход каретки 120 мм
Габариты (ДхШхВ):
Механизм колебаний
254 х 184 х 187 мм
Блок управления
240 х 220 х 140 мм
Тип двигателя шаговый
Масса:
Механизм колебаний
6,1 кг
Блок управления
4,2 кг




PM-PF-10 · PM-WMO-120 · PM-RM-100 · PM-WC-1000 · PM-WC-2500 · PM-WC-3000




Внешний вид и технические характеристики оборудования могут незначительно отличатся от указанных выше в связи с постоянным усовершенствованием.
