| Блок
охлаждения (чиллер) PM-WC-2500 |
|
|

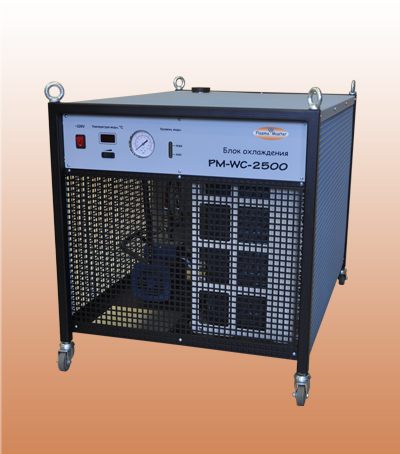

Блок охлаждения рефрижераторного типа (чиллер) PM-WC-2500 предназначен для охлаждения сварочных горелок,
плазмотронов и других объектов, подвергающихся интенсивному нагреву в процессе работы.
Блок охлаждения PM-WC-2500 состоит из следующих основных узлов:
металлический корпус
вихревой насос с распределителем потоков жидкости
емкость для охлаждающей жидкости с теплообменником
холодильная установка
В блоке охлаждения PM-WC-2500 в качестве рабочей жидкости используется дистиллированная
вода или специальный охлаждающий агент ВТС-15 немецкой компании "ABICOR BINZEL". Прокачивание жидкости через плазмотрон осуществляется
с помощью вихревого насоса модели РKm-65 "PEDROLLO" (Италия). Блок охлаждения удерживает заданную температуру рабочей жидкости в ее установленном пределе.
В качестве хладагента используется фреон R410a, который циркулирует внутри блока охлаждения.
На лицевой панели PM-WC-2500 находятся:
кнопка включения/выключения блока охлаждения
цифровой индикатор температуры с регулятором
манометр для измерения давления жидкости в системе
индикатор уровня жидкости в системе с подсветкой
На задней панели PM-WC-2500 находятся:
автоматический выключатель
входной и выходной штуцеры для подключения водяных шлангов
|
|
Технические данные PM-WC-2500
| Напряжение и частота
питающей сети |
1x220 В, 50
Гц |
| Потребляемая
мощность |
до 1,5 кВт |
| Давление
рабочей жидкости |
до
0,5 МПа |
| Расход рабочей
жидкости |
2 - 10 л/мин |
| Теплоотбор |
до 2,6 кВт |
| Диапазон температур
рабочей жидкости |
18 - 25
°С |
| Объем бака |
30 л |
| Хладагент |
R410a |
| Габариты |
900х640х680
мм |
| Масса без рабочей
жидкости |
85 кг |
|
